CAD制图软件中利用圆弧方向绘制图形操作方法：

CAD制图软件中的这个图形主要的还是运用了在CAD圆弧命令中圆弧的个绘制方向和数值的一个正负值的输入，方向数值不同绘制出来的图形也就不同了。

目标图形

操作步骤

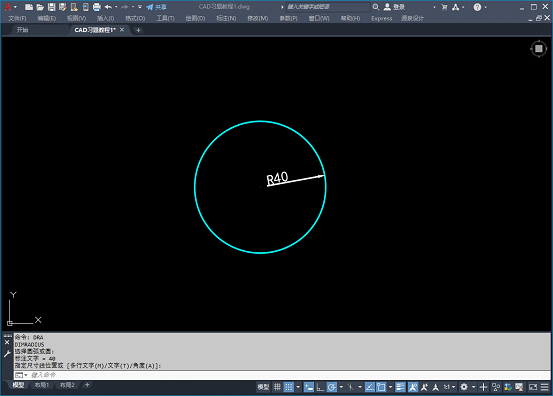

1.使用圆命令绘制一个半径为40的圆，如下图所示：

绘制圆

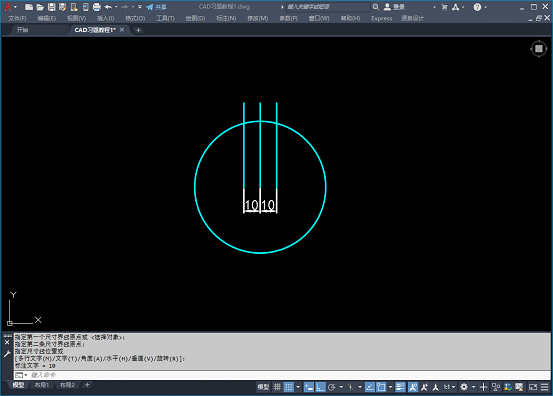

2.用直线命令以圆心为起点向上绘制一条超过圆的垂直的直线，并将这条直线左右偏移10个单位，如下图所示：

直线绘制

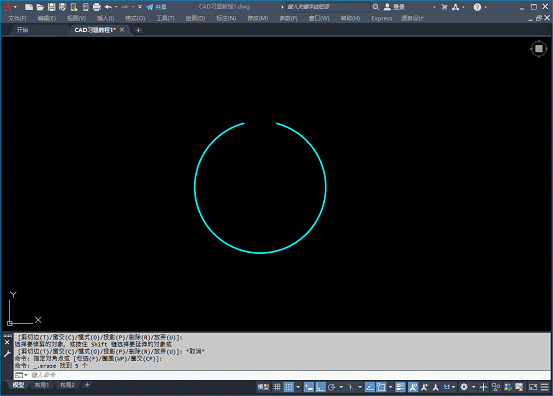

3.修剪直线中的线段并删除直线，得到一个圆弧，如下图所示：

删除直线

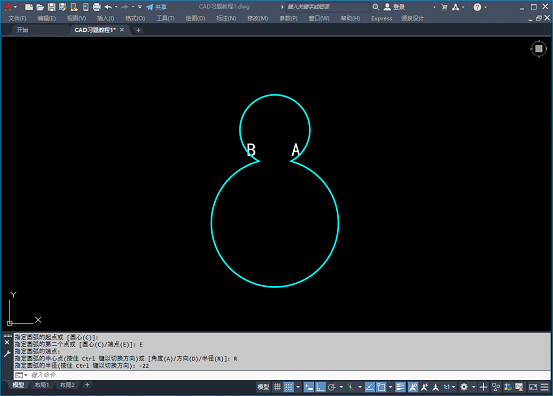

4.使用圆弧命令，以A点为起点B点为端点绘制一个半径为22的圆弧(这里半径输入要为-22，因为是优弧)，如下图所示：

绘制圆弧

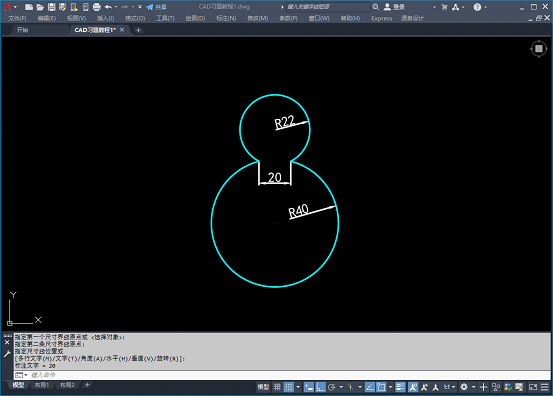

5.最后进行尺寸标注，如下图所示：

绘制完成
